【概述】

瞬态测温系统，基于先进的传感器技术有虚拟仪器技术，采用微秒级快速响应热电偶，配合领邦仪器自主研发的快速响应热电偶输入模块，对温度进行精确测量。系统能自动判断温度最大值是否超过阈值，新开变态传世页游，能显示测试样品温度动态变化曲线。测试通道可扩展。

【基本原理】

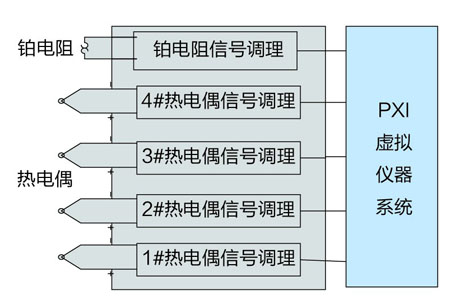

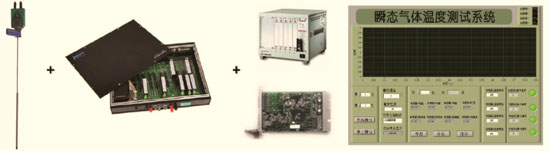

本方案采用快速响应热电偶作为温度传感器，通过信函调理模块级联20kHz低通滤波器对所测温度进行信号调理，由虚拟仪器系统中的PXI总线数据采集卡对信号进行采集，通过数据采集与分析软件对采集进行控制和对数据进行分析处理。

【规格指标】

热电偶测温 4路

热电阻测壳体 1路

响应时间 100μs

测温范围 50~2300℃

测温精度 ±0.2%F.S.

热电偶传感器寿命 1×105次

铂电阻测温精度 ±0.2℃

其他功能 能以数字形式显示测量结果，并能自动判断温度最大值是否超过阈值

能显示样品测试的温度动态变化曲线，并且有打印测量结果的功能

配有批样品测试温度存储、统计及分析的功能软件

装好样品，启动后，整个测试过程自动完成

【解决方案价值对照表】

序号 项目 传统方案 新方案

1 响应时间 需要人工读取数据，测试响应时间长； 采用快速响应热电偶，并通过计算机自动分析记录；

2 可扩展性 只能进行有限通道扩展； 可无限扩展；

3 自动化程度 需要人工记录数据并判断是否合格； 根据配置好的参数，自动进行合格判定，数据自动保存，能够自动生成报表。

【应用扩展】

此解决方案适用于各种爆炸冲击试验中的瞬态温度测量（快速温度测量）；适用于云炸弹试验；也适用于天然气、煤气等可燃气体的燃烧或爆炸试验。
